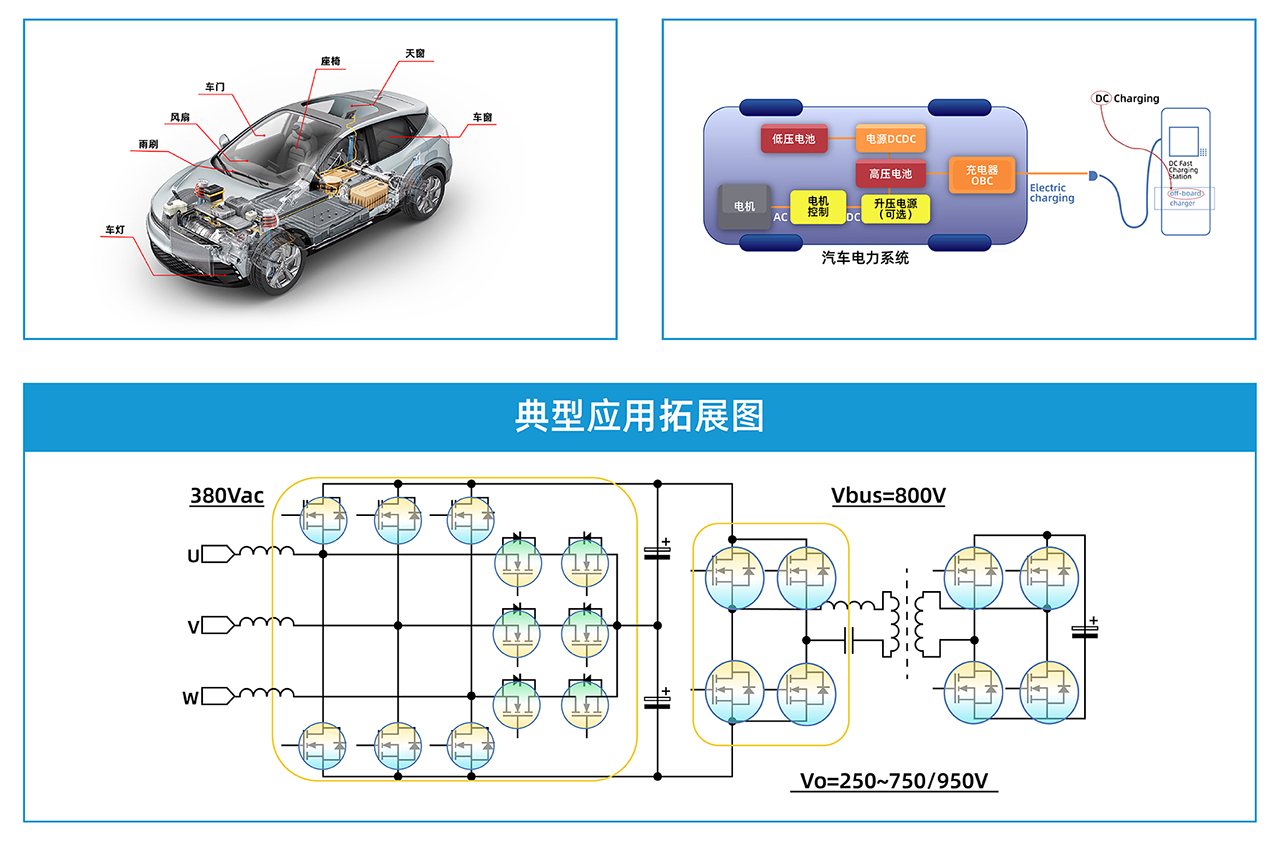

主要功能:电网电压经由地面交流充电桩、交流充电口，连接至车载充电机，给电动电池进行充电。OBC典型的线路结构是由PFC和DC/DC组成，OBC的前级PFC线路和后级DC/DC输出线路中均会使用碳化硅二极管，电池电压的提升，意味着 OBC 后级输出电压升高，配合目前OBC从单相220V到三相380V的发展趋势，DC/DC次级器件会从目前的650V二极管转变成1200V的相关产品。

1、PFC 40kHz

      双向 三相 Vienna PFC (1200V SiC MOS + 650V SJ MOS/IGBT)

      双向 全桥PFC (SiC MOS 1200V)

      单向 Vienna PFC(1200V SiC FRD + 650V SJMOS/IGBT)

2、双向 DCDC300kHz

     三电平/±全桥 650V SJ MOS 两电平全桥 1200V SiC MOS

3、双向同步整流 全桥 1200V SiC MOS

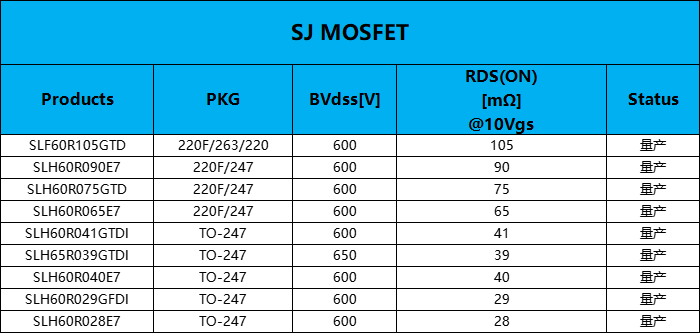

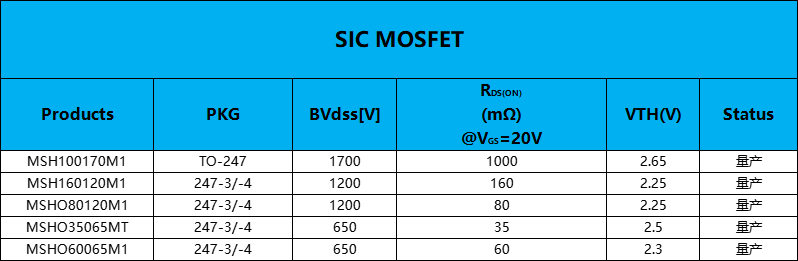

应用选型推荐
